Soil nailing melindungi lereng saat musim hujan dengan memperkuat tanah memakai nail baja dan shotcrete, sementara drainase (drainase permukaan, weep hole, dan horizontal drain) menurunkan tekanan air pori akibat resapan hujan. Efektivitasnya bergantung pada desain dengan kondisi jenuh air, pengendalian air selama konstruksi, dan pemantauan lereng.
Ringkasan Utama (Key Takeaways)
- Hujan memicu longsor terutama lewat resapan air yang menaikkan tekanan air pori dan menurunkan kuat geser tanah, serta lewat erosi permukaan.
- Soil nailing memperkuat tanah lereng galian dari dalam memakai nail baja yang di-grouting dan facing shotcrete.
- Soil nailing saja tidak cukup. Sistem drainase wajib menjadi bagian desain agar air tidak terperangkap di belakang facing.
- Desain harus memperhitungkan kondisi jenuh air dan beban hujan, bukan hanya kondisi kering.
- Tahap konstruksi adalah fase paling rentan karena lereng galian terbuka. Tahap galian, pemasangan nail, dan penyemprotan shotcrete harus dijadwalkan sesuai cuaca.
- Pengendalian mutu (uji tarik nail, mutu shotcrete, kondisi weep hole) menentukan kinerja saat hujan lebat.
- Pemantauan dan perawatan pasca-hujan menjaga lereng tetap aman.
Pendahuluan
Musim hujan selalu menjadi periode kritis bagi lereng di Indonesia. Badan Nasional Penanggulangan Bencana (BNPB) mengelompokkan tanah longsor sebagai bencana hidrometeorologi yang berulang setiap tahun, terutama saat curah hujan tinggi. Badan Meteorologi, Klimatologi, dan Geofisika (BMKG) menerbitkan informasi cuaca dan peringatan dini, sedangkan Badan Geologi menerbitkan prakiraan wilayah potensi gerakan tanah secara berkala. Informasi tersebut membantu kontraktor dan pemilik lahan menyusun kesiapsiagaan.
Bagi kontraktor dan pengelola proyek, tantangannya ada dua: melindungi lereng yang sudah ada dan menjaga lereng galian tetap aman selama proses konstruksi. Salah satu solusi yang banyak dipakai adalah soil nailing, yaitu perkuatan lereng galian dengan nail baja dan shotcrete.
Namun soil nailing yang dipasang tanpa memperhitungkan air hujan dapat gagal. Artikel ini menjelaskan bagaimana soil nailing bekerja saat musim hujan, bagaimana menggabungkannya dengan drainase, bagaimana mengelola pelaksanaan di tengah cuaca basah, serta tips praktis. Isinya bersifat edukatif. Desain dan pelaksanaan harus dilakukan oleh tenaga ahli geoteknik yang kompeten.
Mengapa Hujan Membahayakan Lereng?
Hujan membahayakan lereng karena air meresap ke dalam tanah, menaikkan tekanan air pori, menambah berat tanah, dan menurunkan kuat geser, sementara aliran permukaan menggerus tanah.
| Mekanisme | Dampak pada lereng |
|---|---|
| Resapan air | Tanah menjadi jenuh, berat isi naik |
| Kenaikan tekanan air pori | Tegangan efektif turun sehingga kuat geser berkurang |
| Hilangnya hisapan matrik (suction) pada tanah tak jenuh | Kohesi semu hilang, tanah lebih mudah bergerak |
| Erosi permukaan | Alur gerusan melemahkan permukaan dan kaki lereng |
| Retak tarik terisi air | Tekanan air di retakan mendorong massa tanah |
| Rembesan di kaki lereng | Risiko piping dan kehilangan tanah |
Apa Itu Soil Nailing?

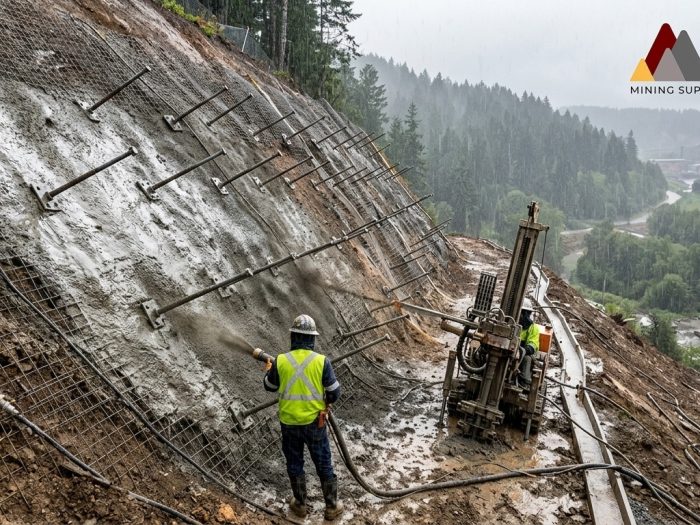

Soil nailing adalah teknik perkuatan lereng in situ yang memasang batang baja (nail) ke dalam tanah, di-grouting, lalu permukaannya ditutup dengan shotcrete dan wire mesh sehingga massa tanah bekerja sebagai satu kesatuan yang lebih kuat.
Konstruksinya top-down. Tanah digali bertahap, umumnya sekitar 1 sampai 2 meter per tahap. Pada tiap tahap, nail dipasang dan shotcrete disemprot sebelum penggalian berlanjut. Metode ini cocok untuk lereng galian dengan tanah kohesif, pasir padat, atau batuan lapuk, dan kurang cocok untuk timbunan atau tanah sangat lunak.
Bagaimana Soil Nailing Melindungi Lereng saat Musim Hujan?
Soil nailing melindungi lereng saat musim hujan melalui tiga cara: menambah tahanan geser tanah, melindungi permukaan dari erosi, dan, bila dipadukan dengan drainase, mengendalikan air di dalam lereng.
1. Menambah tahanan geser dan stabilitas
Nail yang tertanam melewati bidang gelincir potensial menyalurkan gaya tarik sehingga massa tanah lebih sulit bergerak, termasuk saat kuat geser tanah menurun akibat kejenuhan air.
2. Melindungi permukaan dari erosi dan longsor dangkal
Facing shotcrete dengan wire mesh menahan tanah permukaan dari gerusan air hujan dan menahan longsoran dangkal di antara nail.
3. Mengendalikan air melalui sistem drainase terpadu
Shotcrete bersifat nyaris kedap. Tanpa jalur keluar, air dapat menumpuk di belakang facing dan menaikkan tekanan air pori. Karena itu soil nailing yang andal di musim hujan selalu dilengkapi:
- Drainase permukaan: saluran di puncak lereng (cut-off drain), bangku (berm), dan kaki lereng untuk mengalihkan air hujan.
- Geocomposite drain vertikal di belakang shotcrete yang mengalirkan air ke bawah.
- Weep hole yang menembus facing untuk melepas air.
- Horizontal drain (pipa berlubang) yang dipasang ke dalam lereng untuk menurunkan muka air tanah.
Desain Soil Nailing untuk Kondisi Hujan
Desain soil nailing untuk lereng yang terpapar hujan harus memeriksa stabilitas pada kondisi jenuh air dan memastikan faktor keamanan memenuhi standar.
| Aspek desain | Pertimbangan untuk musim hujan |
|---|---|
| Parameter tanah | Gunakan kuat geser kondisi jenuh atau kondisi terburuk yang masuk akal |
| Muka air tanah | Asumsikan muka air naik pada hujan ekstrem, sesuai data lapangan |
| Faktor keamanan | Ikuti persyaratan SNI 8460, termasuk kondisi lereng jangka pendek dan jangka panjang |
| Tahap konstruksi | Periksa stabilitas pada tiap tahap galian, bukan hanya kondisi akhir |
| Drainase | Rancang kapasitas saluran, weep hole, dan horizontal drain terhadap debit hujan rencana |
| Tahanan cabut (pull-out) | Verifikasi lewat uji tarik nail, dengan memperhitungkan penurunan kekuatan tanah saat basah |
| Korosi | Lindungi nail permanen (misalnya galvanis, epoksi, atau selubung grout) |
Manajemen Pelaksanaan Soil Nailing di Musim Hujan
Tahap konstruksi adalah saat lereng paling rentan karena muka galian terbuka dan belum diperkuat. Praktik berikut membantu menjaga keselamatan.
Sebelum pekerjaan
- Pantau prakiraan cuaca dari BMKG dan informasi potensi gerakan tanah dari Badan Geologi untuk wilayah proyek.
- Siapkan drainase sementara dan saluran pengalih air sebelum galian dimulai.
- Siapkan penutup sementara (misalnya terpal atau lembar pelindung) dan pompa.
- Tetapkan batas curah hujan atau kondisi lapangan yang mewajibkan pekerjaan dihentikan.
Selama pekerjaan
- Batasi panjang dan tinggi galian terbuka. Selesaikan nail dan shotcrete pada satu tahap sebelum menggali tahap berikutnya.
- Lindungi muka galian saat hujan. Jangan menyemprot shotcrete pada permukaan yang digenangi air atau saat hujan deras bila tidak dapat dikendalikan.
- Pasang weep hole dan drainase sesegera mungkin agar air tidak terperangkap.
- Periksa mutu grout dan shotcrete. Air hujan yang masuk ke campuran dapat mengubah rasio air-semen.
- Amati tanda awal gerakan: retak tarik di puncak lereng, rembesan baru, atau penurunan tanah.
Setelah hujan lebat
- Periksa saluran, weep hole, dan horizontal drain dari sumbatan.
- Baca titik pemantauan (patok survei, inklinometer) bila terpasang.
- Periksa retak dan penurunan pada facing dan area puncak lereng.
- Laporkan temuan kepada perencana geoteknik sebelum pekerjaan dilanjutkan.
Data dan Fakta Teknis Pendukung
Berikut acuan umum. Nilai final mengikuti hasil penyelidikan tanah dan desain.
- Faktor keamanan lereng. SNI 8460 tentang persyaratan perancangan geoteknik menetapkan FK minimum untuk lereng. Pada kondisi statis jangka panjang dengan konsekuensi kegagalan tinggi, FK umumnya sekitar 1,5. Periksa edisi dan tabel terbaru.
- Panjang nail. Pedoman FHWA (Geotechnical Engineering Circular No. 7: Soil Nail Walls) menyebut panjang nail umumnya sekitar 0,6 sampai 1,0 kali tinggi dinding.
- Jarak nail. Umumnya sekitar 1,2 sampai 2 meter secara vertikal dan horizontal.
- Tebal shotcrete. Umumnya sekitar 100 sampai 150 mm untuk dinding permanen, bergantung desain.
- Uji tarik nail. Pedoman FHWA mengenal uji verifikasi pada nail uji dan uji bukti (proof test) pada sebagian nail produksi, umumnya sekitar 5 persen, dengan pembebanan sampai kelipatan beban desain sesuai spesifikasi.
- Peran air. Peningkatan tekanan air pori akibat hujan lebat adalah salah satu pemicu longsor paling umum, sehingga drainase wajib masuk dalam desain.
- Informasi kebencanaan. BNPB mengelompokkan tanah longsor sebagai bencana hidrometeorologi, BMKG menerbitkan informasi cuaca dan peringatan dini, dan Badan Geologi menerbitkan prakiraan wilayah potensi gerakan tanah.
- Keselamatan konstruksi. Penyelenggaraan keselamatan konstruksi mengacu pada Sistem Manajemen Keselamatan Konstruksi (SMKK) sesuai peraturan Kementerian Pekerjaan Umum dan Perumahan Rakyat.
- Dasar hukum. Pekerjaan konstruksi tunduk pada Undang-Undang Jasa Konstruksi (UU No. 2 Tahun 2017), yang mensyaratkan keselamatan konstruksi dan kompetensi tenaga ahli.
Studi Kasus (Ilustrasi Penerapan)
Catatan: Skenario berikut adalah ilustrasi berdasarkan praktik umum. Skenario ini bukan data proyek tertentu.
Kasus 1: Galian tebing jalan dikerjakan di awal musim hujan
Kondisi: Tebing galian setinggi sekitar 8 meter di tepi jalan. Pekerjaan berlangsung pada awal musim hujan, dan tanah berupa lempung berlanau.
Solusi: Soil nailing dengan facing shotcrete, cut-off drain di puncak, geocomposite drain, dan weep hole. Galian dibatasi satu tahap per hari dan shotcrete segera disemprot.
Hasil yang diharapkan: Muka galian terbuka tidak dibiarkan menyerap hujan semalaman, dan air di belakang facing memiliki jalur keluar.
Pelajaran: Disiplin tahap galian dan drainase sementara sama pentingnya dengan desain akhir.
Kasus 2: Lereng belakang bangunan mengalami retak di puncak setelah hujan
Kondisi: Setelah hujan lebat berturut-turut, muncul retak tarik di puncak lereng belakang bangunan dan rembesan baru di tengah lereng.
Solusi: Penyelidikan tanah, lalu perkuatan dengan soil nailing, horizontal drain untuk menurunkan muka air tanah, dan perbaikan drainase permukaan.
Hasil yang diharapkan: Lereng stabil dengan FK memenuhi standar pada kondisi jenuh, dan air tidak lagi terperangkap.
Pelajaran: Tanda awal seperti retak dan rembesan perlu ditangani segera, bukan menunggu longsor.
Kasus 3: Weep hole tersumbat
Kondisi: Setelah beberapa bulan, weep hole pada dinding soil nailing tersumbat sehingga air menumpuk di belakang facing.
Tindakan: Pembersihan weep hole, pemeriksaan filter, dan penetapan jadwal perawatan berkala.
Pelajaran: Drainase yang tidak dirawat kehilangan fungsinya. Perawatan setelah hujan lebat perlu masuk dalam rencana operasi.
Kelebihan dan Kekurangan
Kelebihan soil nailing untuk perlindungan lereng saat musim hujan
- Menambah stabilitas lereng galian dan mengurangi risiko longsor saat kuat geser tanah menurun.
- Facing shotcrete melindungi permukaan dari erosi hujan.
- Pelaksanaan top-down dapat dikerjakan bertahap sehingga muka galian terbuka dapat dibatasi.
- Cocok untuk area dengan ruang kerja terbatas.
- Dapat dikombinasikan dengan drainase terpadu dan geotextile.
Kekurangan dan keterbatasan
- Tidak cocok untuk timbunan, lempung sangat lunak, atau pasir lepas tanpa kohesi.
- Tanpa drainase, shotcrete dapat menahan air dan menaikkan tekanan air pori.
- Pelaksanaan di tengah hujan menyulitkan pengeboran, grouting, dan penyemprotan shotcrete.
- Menuntut pengendalian mutu yang ketat, termasuk uji tarik nail.
- Weep hole dan drainase perlu perawatan berkala.
- Nail dapat masuk ke lahan pihak lain sehingga perlu izin dan koordinasi.
Tips dan Rekomendasi Praktis
- Mulai dari penyelidikan tanah dan muka air tanah. Data ini menentukan parameter desain kondisi hujan.
- Rancang drainase sejak awal. Jangan menambahkannya setelah shotcrete selesai.
- Rencanakan jadwal sesuai cuaca. Kerjakan galian dan shotcrete pada tahap-tahap pendek saat cuaca memungkinkan.
- Siapkan drainase dan penutup sementara sebelum galian dimulai.
- Tetapkan batas hentikan pekerjaan berdasarkan kondisi hujan dan tanda gerakan lereng.
- Lakukan uji tarik nail sesuai spesifikasi dan periksa mutu shotcrete.
- Pasang titik pemantauan (patok survei, inklinometer) pada lereng kritis.
- Periksa lereng setelah hujan lebat. Bersihkan saluran dan weep hole.
- Libatkan perencana geoteknik saat muncul retak, rembesan baru, atau pergerakan.
- Dokumentasikan seluruh pekerjaan melalui log, foto, dan laporan harian.
FAQ (Pertanyaan yang Sering Diajukan)
Apakah soil nailing efektif untuk lereng saat musim hujan?
Ya, bila dirancang untuk kondisi jenuh air dan dilengkapi drainase. Nail menambah tahanan geser, shotcrete melindungi permukaan, dan drainase menurunkan tekanan air pori. Tanpa drainase, efektivitasnya dapat berkurang.
Mengapa drainase penting pada soil nailing?
Shotcrete hampir kedap sehingga air dapat menumpuk di belakang facing dan menaikkan tekanan air pori. Drainase permukaan, geocomposite drain, weep hole, dan horizontal drain memberi jalur keluar bagi air.
Apakah soil nailing boleh dikerjakan saat hujan?
Bisa dengan pengendalian ketat, tetapi risiko meningkat. Galian dibatasi per tahap, muka galian dilindungi, dan pekerjaan dihentikan bila kondisi melampaui batas yang ditetapkan. Jangan menyemprot shotcrete pada permukaan tergenang atau saat hujan yang tidak dapat dikendalikan.
Apa tanda lereng berbahaya saat musim hujan?
Tanda umum meliputi retak tarik di puncak lereng, rembesan baru atau keruh, pohon atau tiang miring, penurunan tanah, dan suara gemuruh. Bila terlihat, hentikan aktivitas di area tersebut dan hubungi ahli geoteknik.
Bagaimana desain soil nailing memperhitungkan hujan?
Perencana memeriksa stabilitas pada kondisi jenuh atau muka air tanah naik, memeriksa tiap tahap galian, merancang kapasitas drainase, dan memastikan faktor keamanan memenuhi standar seperti SNI 8460.
Apa itu weep hole dan horizontal drain?
Weep hole adalah lubang pada facing shotcrete untuk melepas air dari belakang dinding. Horizontal drain adalah pipa berlubang yang dipasang ke dalam lereng untuk menurunkan muka air tanah.
Apakah soil nailing cocok untuk semua jenis tanah?
Tidak. Soil nailing cocok untuk tanah kohesif, pasir padat, dan batuan lapuk pada lereng galian. Metode ini tidak cocok untuk timbunan, lempung sangat lunak, atau pasir lepas tanpa kohesi.
Kapan kontraktor harus berkonsultasi dengan ahli geoteknik?
Konsultasikan sebelum pekerjaan galian di lereng, saat muncul retak atau rembesan baru, dan saat prakiraan cuaca menunjukkan hujan ekstrem pada proyek berlereng.
Kesimpulan
Soil nailing melindungi lereng saat musim hujan dengan menambah tahanan geser tanah dan melindungi permukaan, namun hasil terbaik hanya tercapai bila didukung desain kondisi jenuh air, drainase terpadu, dan manajemen pelaksanaan yang sesuai cuaca. Tahap konstruksi menjadi fase paling rentan, sehingga disiplin tahap galian, pengendalian air, dan pemantauan sangat menentukan.
Dengan data tanah yang akurat, drainase yang dirancang dan dirawat, pengendalian mutu, serta pemantauan setelah hujan, kontraktor dapat menekan risiko longsor dan menjaga keselamatan pekerja serta lingkungan sekitar.
